1. 系統概述

        倉儲在物流、生產系統中一直扮演著最主要的角色。隨著現代制造業的快速發展以及對信息化的迫切需求，對于倉儲作業的出庫、入庫、庫房?jī)?nèi)部管理等提出了更高的要求。

        分類貼標管理方面在倉儲管理方面，條碼&RFID標識技術在物資得到了廣泛的應用?？捎行У耐瓿蓪?duì)倉儲的自動化管理，實現物資信息的自動采集、自動處理和信息報告。

        2. 系統目標

        智能倉儲管理系統(Intelligent Warehouse Management System，簡稱:IWMS)主要針對傳統的倉儲管理中所面臨的諸多問題，采用條碼&RFID等自動識別技術、計算機技術、互聯網應用技術等信息化技術，對倉庫物資的管理實現自動化識別、庫存準確定位、倉儲物資調撥管理、自動化/半自動化盤點、實時報表輸出等一系列自動化操作。

        (1), 建立一個統一的生產數據庫，為生產的整個監管提供可靠的依據。

        (2), 非接觸自動識別倉儲物資，準確了解和掌握物資所屬倉庫、貨位、數量

        以及屬性——物資的分布情況。

        (3), 采用自動識別技術實現倉儲物資在接收、質檢、入庫、出庫、退庫、借

        用、歸還等過程中的自動化管理。并可通過聲音、文字等提示相關錯誤信息。

        (4), 采用自動化/半自動化的識別方式，提高出入庫以及盤點的準確性和方便

        性，提高工作效率。

        (5), 實現倉儲物資數據的網絡實時共享和管理，掌握物資在各環節狀況以及

        生成各種報表，提供輔助決策依據。

        3. 設計原則

        系統建設統一數據標準、統一軟件、統一硬件，采用成熟、可靠技術，以整體性、實用性為主，兼顧先進性和可擴充性等等。

        (1), 繼承性:保證系統與現有系統、設備和結構的兼容性。

        (2), 先進性:采用條碼&RFID 技術能有效的提高物資查驗人員的效率，而且能實現物資的實時、精確、有效的集中管理。

        (3), 實用性:根據系統需求出發，最大限度滿足業務上的各項功能要求，確保實用性。操作簡便、易于掌握。管理、維護和維修具有簡易性。

        (4), 安全性:對系統軟件和應用軟件方面必須注意系統安全保密工作，設計安全網絡結構方式。

        (5), 開放性:系統要求在數據庫和軟件開發方面應支持符合國際標準和行業規范的相關接口標準。開放系統內部標準，提供接口類型說明。并提供開放的二次開發接口。

        (6), 高效性:能保證系統的收集、傳輸和使用具有快速、有效的運作效率，整個業務流程簡介易用。

        (7), 可擴充性:在系統設計方面，具有良好的可擴充能力，可以根據信息需要對系統進行必要的調整、擴充，包括存儲器容量和系統功能等方面的擴充，而整體的技術方案結構無需交大的改變。

        (8), 可靠性和容錯性:在設計中要整體考慮系統的可靠性，根據設備的功能、重要性分別采用冗余、糾錯等技術，以確保局部的錯誤不影響整個網絡系統的運行。

        4. 系統架構

        系統采用java開發(無版權糾紛)，以C/S、B/S 相結合的應用方式進行設計開發，其中C/S 結構主要實現系統核心業務模塊及其數據的處理、傳輸，它可以較好地保證業務處理量和處理時效，并可彌補B/S 結構的某些技術缺陷。系統數據庫可采用Oracle、Ms Sql。

        系統的總體架構

        追溯查詢追溯查詢 追溯查詢追溯查詢出入庫出入庫操作管理操作管理掃描包裝掃描包裝條碼打印機條碼打印機統計分析N統計分析N在倉儲管理中，主要采用可移動的手持機和固定式讀寫器來完成實現對倉庫物資(貼有標簽)進行倉儲管理。在實際應用中，除了倉庫管理外，還會涉及物資調撥及實時物資的信息查詢情況，以及對物資進行跟蹤。

        如果采用手持機對物資進行盤點效驗等，其基本的操作是:用手持機掃描貼放在物資上的標簽，手持機通過無線方式(wifi 無線通信或GPRS 數據通信或批處理方式)與后臺數據庫進行數據交互，并完成相應的數據服務請求。

        如果采用固定式讀寫器對物資進庫、出庫等進行管理，其基本的操作是:物資搬運時，通過裝有固定式讀寫器射頻覆蓋區域，讀寫器讀取物資上的標簽信息。固定式讀寫器通過COM 口/以太網口等通信，將數據上傳到倉庫工作站的PC 機上，終端PC 機通過網絡與后臺數據庫完成數據的交互，終端PC 可同時完成各種的服務請求。

        5. 系統軟件

        系統軟件主要由倉儲管理服務端系統、手持機業務系統、固定式讀寫器業務系統、數據庫系統等幾部分組成。

        系統功能模塊包括標簽發放管理模塊、物資入庫管理模塊、物資出庫管理模塊、物資巡檢和盤點模塊、防盜報功能模塊、物資調撥追蹤管理模塊、用戶權限管理模塊、系統管理及維護模塊等，

        智能倉儲管理系統(IWMS)

        接口接口生產系統標物系發接質入出退借歸變查盤權參放收檢庫庫庫用還動詢點限數管統管理計理理理接口方式:

        一種是通過excel或文本方式實現數據在系統間進行數據共享;

        另一種方式是通過數據庫連接實現連接方式進行數據共享。

        下面對主要能模塊進行描述。

        (1), 標簽發放管理

        標簽作為倉儲物資(如托盤垛位、紙箱物資、單獨設備等)的身份標識，在標簽貼放到物資前，完成對標簽的編碼、物資屬性信息的錄入等操作。將標簽的ID 信息與物資的屬性信息(名稱、數量、廠家、日期、堆放位置等)，通過標簽發放管理軟件進行關聯后，上傳到后臺數據庫中，以便日后進行管理。

        (2), 物資接收管理

        接收由供貨商提供的物資，并將其進行貼標簽，形成收貨單。

        (3), 物資質檢管理

        對接收到的物資進行質量檢測，并記錄其檢測相關信息。

        (4), 物資入庫管理

        運用自動識別技術對需要入庫的物資進行入庫登記。指貼有標簽的物資進入倉庫。當物資進入倉庫大門時，貼放在物資的標簽被固定式或移動手持采集器讀取到標簽信息，通過無線或有線將信息傳到系統數據中，由倉庫管理人員確認入庫，并完成物資入庫信息采集操作。如下圖所示:

        (5), 物資出庫管理

        根據生產計劃的物料領用單進行揀貨，通過有線或無線傳入系統中，形成物資出庫單，經審核后完成出庫操作。如下圖所示:

        (6), 物資退庫管理

        根據生產上因各種原因?qū)⑽词褂玫奈镔Y經掃描標簽，并將相關信息上傳到系統中，經審批完成退庫操作。

        (7), 物資借用管理

        因生產或其他原因需要臨時借用物資或工具。通過借用清單到倉庫進行揀貨，通過有線或無線傳入系統中，形成物資借用單，經審核后完成借用操作。

        (8), 物資歸還管理

        對臨時借用物資進行掃描，通過有線或無線傳入系統中，形成物資歸還單，經審核后完成歸還操作。

        (9), 物資變動(包括調撥)管理

        對庫房間需要變動的物資標簽進行掃描，通過有線或無線傳入系統中，形成物資變動單，經審核后完成變動操作。

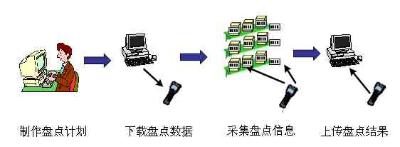

        (10), 物資盤點管理

        根據盤點計劃進行盤點，通過手持機對需其進行掃描，并上傳到系統中，經處理后形成盤盈、盤虧、一致等報表。如下圖所示:

        (11), 物資查詢統計

        根據各種查詢條件，查詢統計物資在各環的情況。了解和掌握物資存放的區域、屬性、數量等情況，以便補充物資或者調劑物資，實現高效、自動化的物資管理。并為領導決策提供輔助分析依據。

        倉儲管理系統中可被查詢的關鍵信息包括:

        (1), 物資的固有屬性信息(產品信息、質量、數量等)

        (2), 物資屬性信息(質檢、時間、批次、出入庫等)

        (3), 物資存放信息(存放位置、存放變更信息、盤點輸出表)

        (4), 供貨商分析(對相同物資不同供貨商的合格率分析等)

        (5), 物資預警管理

        主要是指對借用需要到期歸還的以及庫存最低存量等進行提示預警。確保各生產環節的正常運行。

        (6), 系統權限管理

        安全性是信息系統要考慮的重要問題，當不同角色的用戶登錄到系統中時，為防止用戶的非法操作和非法用戶的入侵，就要對用戶進行分角色的權限管理。如標簽發放功能的使用者具有制作標簽的權限，而沒有倉庫管理的權限，而且每個操作員都有一個專屬的操作賬號和密碼，以便監督管理操作員的工作記錄。非法用戶的登錄將收到權限拒絕和報警提示。完成權限分配增加、修改、刪除等操作。

        (7), 系統參數管理

        系統參數管理主要是指完成系統初始相關參數設置維護。
