一 軟件運行環境

        運行環境 基本配置

        操作系統 Window98/2000/XP

        CPU Penitium166以上兼容機種

        內存容量 64M

        硬盤容量 780M

        服務器軟件 resin3.0.8

        數據庫軟件 Access 2003

        開發工具 JDK1.5，Macromedia Dreamweaver MX 2004

        開發語言 html,CSS,jsp,javascript

        二 需求分析

        1項目背景

        本學期的學習我們接觸了一些企業管理的系統軟件，如速達3000和用友ERP等。小組成立這初，想著借鑒一下以上那些管理系統軟件設計一個工業、商業企業均可使用的倉儲物資管理系統，那樣子首先得給倉庫分類，如倉庫可分為材料庫、成品庫，入庫方式可分為原材料入庫、產成品入庫、生產易耗品入庫、調撥入庫等，甚至還涉及到發票稅金以及管理員權限方面。后來經過小組成員的討論，要開發一個系統實現那些功能在這短短的幾個星期里實在難于實現。原先列出的十幾張表刪了又刪，最后只留下了五張表。最后決定下來的方案只能在一定程度上實現倉儲物資管理系統的基本功能。

        2系統功能

        我們?cè)O(shè)計的倉儲物資管理系統從功能上實現如下三大板塊的功能:

        一、數據寫入

        包括 “新產品入庫”“填寫客戶資料”“填寫供應商資料”

        二(數據修改

        包括“普通入庫”，“刪除記錄”“已有產品入庫”

        三、數據查詢

        包括“庫存查詢”，“出庫單查詢”，“入庫單查詢”，“單件物品查詢”

        “查詢客戶資料”，“查詢供應商資料”

        3需求分析簡略圖

        倉儲管理

        倉庫貨品資料管理

        查詢 更新

        業務查詢 基本資料 出庫 入庫 查詢

        圖2.1.需求分析簡略圖

        三、概念設計

        3、1業務流程

        供應商 倉庫 客戶 入庫 出庫

        3、2各實體E—R圖

        供應商名 地址 供應商編號 電話供應商

        顧客名 地址 顧客編號 電話 顧客

        3、3倉儲存儲系統總E—R圖

        入庫單 出庫單 供應商 倉庫 客戶 入庫 出庫

        3、4數據字典

        數據字典表

        字段名 數據類型 含義說明 空值情況 備 注

        文本(50) 顧客號 不可為空 bid

        文本(50) 顧客名 可為空 bname

        文本(50) 顧客地址 可為空 badress

        文本(50) 顧客電話 可為空 bel

        文本(50) 供應商號 不可為空 sid

        文本(50) 供應商名 可為空 sname

        文本(50) 供應商地址 可為空 sadress

        文本(50) 供應商電話 可為空 stel

        文本(50) 入庫單號 不可為空 fno

        日期/時間(短日期) 入庫日期 可為空 fdate

        文本(50) 貨品號 不可為空 pid

        文本(50) 貨品數量 可為空 number

        文本(50) 供應商名 可為空 sname

        文本(50) 出庫單號 不可為空 ofno

        日期/時間(短日期) 出庫日期 可為空 ofdate

        文本(50) 顧客名 可為空 bname

        文本(50) 貨品名 可為空 pname

        日期/時間(短日期) 錄入日期 可為空 redat rest 文本(50) 余量 可為空 username 文本(18) 管理員用戶名 不可為空 userpwd 文本(18) 密碼 可為空

        3、5 數據庫的邏輯設計

        1、E-R圖轉換為關系表

        倉儲物資管理系統(實體轉化為關系模式)

        供應商(供應商號，供應商名，供應商地址，供應商電話)

        客戶(客戶號，客戶名，地址，客戶電話)

        入庫單(入庫單號，入庫日期，貨品號，數量，供應商)

        出庫單(出庫單號，出庫日期，貨品號，數量，顧客)

        貨品(貨品號，貨品名，供應商，錄入日期，余量)

        管理員(用戶名，密碼)

        2、基本表關系信息:

        數據庫表名1:suplier(供應商資料表) 字段名 數據類型 含義說明 空值情況 備 注

        文本(50) 供應商號 不可為空 主鍵sid

        文本(50) 供應商名 可為空 sname

        文本(50) 供應商地址 可為空 sadress

        文本(50) 供應商電話 可為空 stel

        數據庫表名2:buyer(顧客資料表)

        字段名 數據類型 含義說明 空值情況 備 注

        文本(50) 顧客號 不可為空 主鍵bid

        文本(50) 顧客名 可為空 bname

        文本(50) 顧客地址 可為空 badress

        文本(50) 顧客電話 可為空 bel

        數據庫表名3:inform(入庫單表)

        字段名 數據類型 含義說明 空值情況 備 注

        文本(50) 入庫單號 不可為空 主鍵fno

        日期/時間(短日期) 入庫日期 可為空 fdate

        文本(50) 貨品號 可為空 pid

        文本(50) 貨品數量 可為空 number

        文本(50) 供應商名 可為空 sname

        數據庫表名4:outform(入庫單表)

        字段名 數據類型 含義說明 空值情況 備 注

        文本(50) 入庫單號 不可為空 主鍵ofno

        日期/時間(短日期) 入庫日期 可為空 ofdate

        文本(50) 貨品號 可為空 pid

        文本(50) 貨品數量 可為空 number

        文本(50) 供應商名 可為空 bname

        數據庫表名5:products (產品信息表)

        字段名 數據類型 含義說明 空值情況 備 注

        文本(50) 貨品號 不可為空 主鍵pid

        文本(50) 供應商名 可為空 sname

        文本(50) 貨品名 可為空 pname

        日期/時間(短日期) 錄入日期 可為空 redat rest 文本(50) 余量 可為空

        數據庫表名6:user_table (用戶信息表) 字段名 數據類型 含義說明 空值情況 備 注 username 文本(18) 管理員用戶名 不可為空 主鍵 userpwd 文本(18) 密碼 可為空

        3、6 數據庫物理設計

        1、關系模式存取方法選擇

        存取方法是快速存取數據庫中數據的技術。數據庫管理系統一般都是提供多種存取方法。常用的存取方法有三類。第一類的索引方法，目前主要是B+樹索引方法,B+樹索引方法是數據庫中經典的存取方法，使用最普遍;第二類是聚簇(Cluster)方法;第三類是HASH方法。在本系統中的存取方法采取的是索引方法。

        2、確定數據庫的存儲結構

        確定數據庫物理結構主要指確定數據的存放位置和存儲結構，包括:確定關系、索引、聚簇、日志、備份等的存儲安排和存儲結構，確定系統配置等。

        1(確定數據的存放位置

        為了提高系統性能，應該根據應用情況將數據的易變部分和穩定部分、經常存

        取部分和存取頻率較低部分分開存放。本系統數據庫的數據文件和日志文件存儲在“,System,mydb”文件夾中。當應用環境改變或?qū)?shù)據庫系統提供的方法或參數有進一步了解時，再對數據進行適當?shù)奈锢戆才拧?/p>

        確定系統配置

        DBMS產品一般都提供了一些系統配置變量，存儲分配參數，供設計人員和

        DBA對數據庫進行物理優化。初始情況下，系統都為這些變量賦予了合理的默認值。但是這些值不一定適合每一種應用環境，在進行物理設計時，需要重新對這些變量復制，以改善系統的性能。在本系統中，系統配置采用Access的默認值，并沒有使系統性能達到最佳，日后可以的話再對變量、參數進行修改調整。 四、系統實施與維護

        4.1 數據載入和系統的編碼調試

        一般數據庫系統中，數據量都很大，而且數據來源于部門中的各個不同的單位，數據的組織方式、結構和格式都與新設計的數據庫系統有相當?shù)牟罹?。組織數據錄入就要將各類源數據從各個局部應用中抽取出來，輸入計算機，再分類轉換，最后綜合成符合新設計的數據庫結構的形式，輸入數據庫。因此這樣的數據轉換、組織入庫的工作是相當費力、費時的。

        為提高數據輸入工作的效率和質量，應該針對具體的應用環境設計一個數據錄入子系統，由計算機來完成數據入庫的任務。在源數據入庫之前進行檢驗，以防止不正確的數據入庫，比如日期的輸入。因?yàn)閷?duì)嵌套與控件的技術不是很熟悉，本系統在這方面做得不是很好。

        數據庫應用程序的設計應該與數據庫設計同時進行，因此在組織數據入庫的同時還要調試應用程序。如果調試的結果與設計目標不符，則要返回物理設計階段，重新調整物理結構，修改系統參數。某些情況下甚至要返回邏輯設計階段，修改邏輯結構。有調試時有兩點要注意:

        1、先輸入小批量數據做調試用，待調試運行基本合格后，再大批量輸入數據，再大批量輸入數據，逐步增加數據量，逐步完成評價;

        2、在調試前應做好數據的恢復功能，做好轉存與備份工作，以免造成不必要的損失。

        本系統利用Access數據庫進行數據的載入，同時利用JSP語言進行應用程序的開發，并在resin服務器環境下調試通過。

        4.2 系統運行與維護

        系統調試成功后，開始投入運行。沒有什么系統是可以一蹴而就的，由于環境在不斷變化，在數據庫系統運行過程中必須不斷地對其進行評價、調整與修改。包括:數據庫的轉儲和恢復、數據庫的安全性、完整性控制、數據庫性能的監督、分析和改進、數據庫的重組織和重構造。

        五、用戶使用說明

        5.1 倉儲管理員系統使用說明

        1)學生用戶登錄

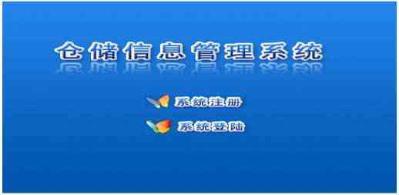

        如圖5-1，這是倉儲系統的打開界面。點擊按鈕即可進入管理員注冊或登錄界面。

        圖5.1 系統進入頁面

        在輸入框中輸入管理員的帳號和密碼，即可登錄。點擊系統注冊可以注冊新的用戶。

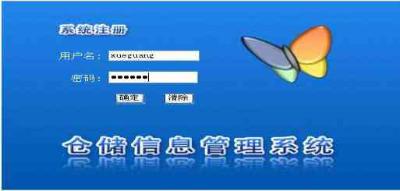

        圖5.2系統注冊頁面

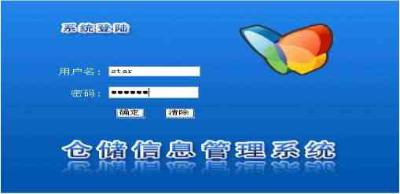

        圖5.3系統登錄頁面

        2)主頁界面

        如圖5-2，倉庫存儲管理系統的主界面清楚標明了該系統的基本功能。在頁面的左側是系統的導航欄，分別有“產品入庫”、“產品出庫”、“查詢”、“供應商與客戶”四個選項。

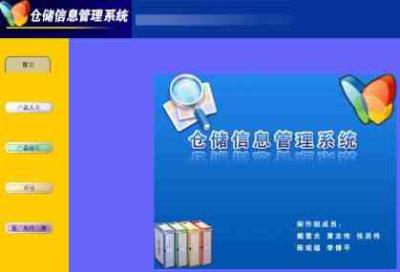

        圖5.4 倉儲管理系統主界面

        3)信息維護

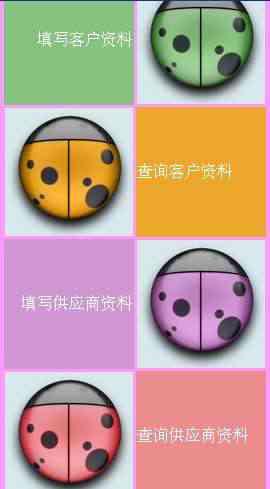

        如圖5-3，這是系統的“供應商與客戶”頁面。在頁面中劉的菜單中，設有“填寫客戶資料”、“查詢客戶資料”、“填寫供應商資料”、“查詢供應商資料”四個項目，選擇相應的項目即可進行相應操作。而關于客戶資料與供應商資料以及產品的刪除功能，本系統放在了出入庫操作的項目中。

        圖5.5 系統“供應商與客戶”頁面

        4)業務操作

        本系統通過“產品出庫”與“產品入庫”對產品的數量進行增減操作，對產品的品種進行增刪操作。“產品入庫”包括“已有產品入庫”與“新產品入庫”;“產品出庫”包括“普通入庫”與“刪除記錄”(即對倉庫里庫存量為零的貨品記錄進行刪除)。

        圖5.6“產品出庫”與“產品入庫”的選擇頁面

        進入入庫單的填寫頁面，在這里可以對入庫單單號、入庫日期、生產商、產品編號、產品數量進行登記。確認入庫后則入庫單填寫成功。刷新頁面，在庫存里可以見到新增加的產品已入庫。出庫單的操作與入庫單的操作類同，在此不再詳述。

        圖5.7入庫單填寫頁面

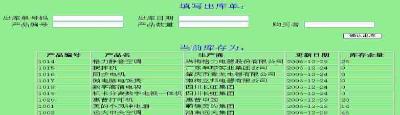

        圖5.8出庫單填寫頁面

        5)業務查詢

        業務查詢功能可能過“入庫單資料查詢”，“出庫單資料查詢”，“單件貨品資料查詢”完

        成。下面是這三種查詢的查詢窗口。

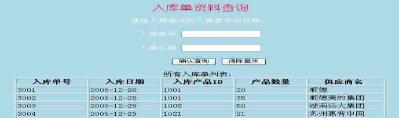

        圖5.9入庫單資料的查詢

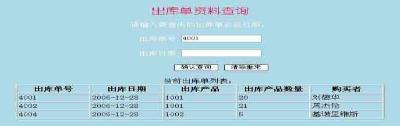

        圖5.10出庫單資料的查詢

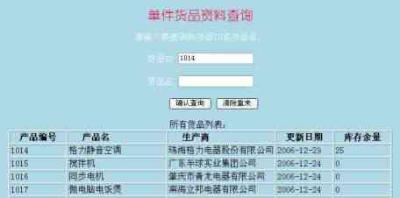

        圖5.11單件貨品資料查詢

        圖5.12貨品資料查詢結果

        圖5.13客戶資料的查詢

        圖5.14客戶資料查詢結果

        圖5.15客戶資料填寫頁面

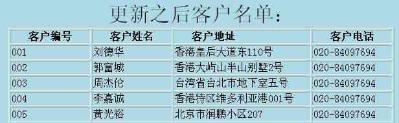

        圖5.16更新后的客戶資料頁面

        6)退出系統

        按下系統導航欄的“退出系統”選項即可退出系統。
