1 項目背景

當前物流環節存在的費用高、效率低的實際情況，依時利通過調研拜訪第三方物流倉庫經營企業、工廠自用倉庫企業等倉庫一線用戶，發現傳統倉庫管理存在如下問題：

入庫通知：貨物都要入庫了，入庫單還沒有送下來，不能立即投入工作。

入庫完成：送貨車輛都走了好久了，一查，貨物還是未入庫狀態。

入庫：貨物已經搬入倉庫擺放整齊了，入庫完成了嗎？沒有，還要記錄貨物存放信息，但面對一批貨物要放入幾十上百個貨架庫位，普通的倉庫管理系統難以快速維護。

單據：五花八門的送貨單、出庫單、載貨清單，沒有一個標準，換個新人，先培訓1個月再說。

業務：業務興隆是好事情，可管理跟不上，只能看著客戶流失。

理貨：發現貨物放置不合適，想調整下位置，擔心造成貨物存放位置不正確。

理貨：一個理貨員，每天理貨的庫位位置很多，能記清楚每個位置的貨物存放么？

理貨：倉庫面積大，庫位數量多，理貨怎么安排？加人也不能有效的解決問題。

盤點：一盤就是幾天，效率真低，效率低還算了，老出錯，咋整？

面對當前物流企業市場激烈的行業競爭和社會對物流費用、物流效率提升的迫切要求，

依時利RFID智能倉庫系統從一開始就著手于解決物流關鍵環節：倉庫內部的物流效率與管理效率提升，通過擺放倉庫企業一線用戶，調查其業務狀況，管理狀況，軟件系統狀況，我們分析出倉庫管理存在以上問題的關鍵：

1、倉儲管理數據提交不實時，導致數據與實物不符合。

2、倉庫管理不夠科學，沒有形成標準化。

3、倉庫現有機械設備沒有處理自動處理業務的設備基礎.

為解決這兩個核心問題，依時利通過與倉庫企業合作，歷時2年，開發出了一套可以解決實際倉庫管理難題、明顯提升管理效率的軟硬件集成系統。

2 方案簡介

2.1 應用框架流程圖

針對物流行業以托盤為裝運標準，依時利RFID智能倉庫創造性的提出了利用RFID技術，完成倉庫的托盤級管理系統，其總體應用架構圖如下：

圖1、智能倉庫應用框架流程圖

2.2 軟件系統簡介

軟件主要由以下幾個模塊組成：

圖2、倉庫管理軟件模塊示意圖

n 企業客戶端：

可應用企業原有的軟件系統，通過增加模塊的方式來實現對接；

n 叉車端：

配合RFID叉車，完成叉車手在倉庫管理中，需要實時提交的比如移庫的業務處理功能，為RFID智能倉庫的特色業務處理功能。叉車上安裝閱讀器，系統自動分配其放貨的庫位，如叉車放貨錯誤的話，系統會自動觸發報警，并提示操作人員進行正確的操作；

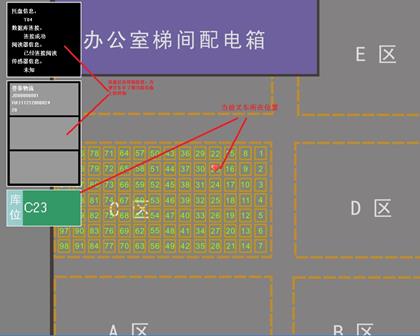

圖4、叉車端軟件界面

n 移動工作平臺端：

完成倉庫內的現場收發貨物、盤點、揀貨等綜合性業務處理，與企業客戶端不同點在于，其定位在倉庫管理業務，為RFID智能倉庫的特色業務處理功能。移動工作平臺上同意安裝有固定式RFID閱讀器，通過放貨前掃描庫位標簽，確定是否放貨到正確的位置，如錯誤則同樣發出警報。

n 手持機端：

配合手持機，可以完成找貨、定位、清點等倉庫管理業務數據提交，為RFID智能倉庫的特色業務處理功能。

圖5、手持機端應用軟件

2.3 硬件簡介

倉庫管理系統主要由以下的硬件設備組成：

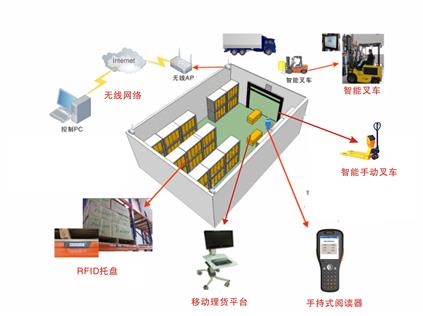

圖6、硬件設備組成示意圖

RFID托盤：

通過為托盤安裝電子標簽，完成托盤身份識別，是托盤級管理實現的基礎。

圖7、RFID托盤

RFID手推叉車、RFID叉車：

利用改裝技術，在傳統的倉庫搬運工具上集成的一套終端自動處理設備，可以完成托盤在倉庫內運輸過程中，自動定位托盤存放功能。

圖8、RFID叉車和RFID手工叉車

RFID移動工作平臺：

專用設備，主要解決倉庫管理員在倉庫范圍內活動時，需要一套可實時處理倉庫管理業務的設備，比如：庫存查找、收發貨處理、盤點。

圖9、移動工作平臺

WIFI無線連接覆蓋：

無線網絡是RFID手推叉車設備、RFID移動工作平臺與WMS系統進行數據交換的通訊方式，它提供了移動辦公處理實時化提交的通信保障。

2.4 工作流程簡介

倉庫管理流程主要包含：入庫、出庫、盤點、找貨、揀貨，在詳細說明這些流程之前，我們先看下RFID智能倉庫系統的管理運作圖：如下

圖10、倉庫工作流程圖

圖片說明：RFID叉車托盤自動定位功能說明

1 右上角說明 貨架標簽的安裝情況，表示每個可存放托盤的貨架都安裝了電子標簽。

2 右下角說明 在倉庫內劃分的地表庫位，也安裝了電子標簽。

3 左下角說明 WIFI無線網絡，保證了移動通訊。

4 中間叉車說明，叉車手開動叉車，將托盤搬運至 貨架或者地表庫位，在一過程中，

RFID叉車上的設備科通過 WIFI網絡，將采集到的托盤電子標簽與存放托盤的 貨架電子標簽或地表庫位電子標簽 發送給后臺進行數據定位處理，從而實現托盤移動的數據處理，而用戶在此過程中不需要任何手動操作，進而也實現了自動定位功能。

以下將介紹RFID智能倉庫系統的各個流程，主要以流程圖的方式展現，分別如下：

3 系統優勢

1、托盤、庫位電子標簽身份識別，管控更加符合現代管理需求。

通過為每一個庫內托盤發放電子標簽，使得倉庫的貨物存放可以精確到托盤，庫存精度大幅度提升，倉庫管理員不再面對整堆的貨物，輕松解決當前傳統倉庫中存在難以區分批次、型號等實際管理難題，配合各種專用設備，可實現自動識別托盤及貨物存放信息，極大的方便用戶管理庫存貨物。

通過為每個庫位發放電子標簽，將倉庫的庫位識別從目視提升到電子化自動識別，配合各種專用設備，可實現自動定位處理功能。

2、合理的系統分工，收發貨物更加快速。

2.1入庫流程優勢：

（1）、收貨員使用RFID移動工作平臺，可達到如下指標：

不需要紙質單據，RFID移動工作平臺可無線聯網查詢系統單據。

不需要手動記錄收貨信息，系統自動記錄并統計。

可聯網打印收貨確認單。方便簽收。

不需要手動輸入貨物信息，可直接從系統單據中選擇相應的數據信息，不需要重復錄入。

（2）、叉車手使用RFID叉車、RFID手推叉車，可達到如下指標：

不需要進行任何操作，完成貨物入庫后的庫存位置更新處理。

RFID叉車系統自動掃描托盤，并將托盤的貨物信息與入倉信息顯示，方便叉車手操作。

RFID叉車系統自動掃描庫位標簽，實現叉車行進過程的自動定位。

RFID叉車系統自動感應托盤存放，實時提交貨物存放位置。

RFID叉車系統配備電子地圖，結合定位功能，可實現叉車移動導航。

2.2出庫流程優勢：

（1）、收貨員使用RFID移動工作平臺，可達到如下指標：

不需要紙質單據，RFID移動工作平臺可無線聯網查詢系統單據。

不需要手動記錄出庫信息，系統自動記錄并統計。

可聯網打印出庫確認單。方便簽收。

不需要手動輸入貨物信息，可直接從系統單據中選擇相應的數據信息，不需要重復錄入。

可通過掃描RFID托盤標簽，快速核對出庫貨物信息。

RFID移動工作平臺的出庫模塊自動核對出庫貨物信息，防止多出、少出，降低人為出庫清點錯誤。

（2）、叉車手使用RFID叉車、RFID手推叉車，可達到如下指標：

不需要進行任何操作，完成貨物出庫后的庫存位置更新處理。

RFID叉車系統自動掃描托盤，并將托盤的貨物信息與入倉信息顯示，方便叉車手操作。

RFID叉車系統自動掃描庫位標簽，實現叉車行進過程的自動定位。

RFID叉車系統自動感應托盤存放，實時提交貨物存放位置。

RFID叉車系統配備電子地圖，結合定位功能，可實現叉車移動導航。

RFID叉車系統可結合業務系統模塊的出庫計劃，對叉車設備進行智能調度，加快出庫速度。

3、定制的倉庫業務處理前端，倉庫內部管理與WMS系統管理從此無縫對接。

傳統倉庫內部管理中，除開收發貨物之外，還存在大量的日常管理，主要是理貨、盤點，RFID智能倉庫系統可以解決這兩個重要的流程處理，明細提升理貨、盤點效率。

3．1盤點

使用RFID移動工作平臺進行盤點，可達到如下指標：

不需要紙質盤點單據，RFID移動工作平臺可無線聯網查詢系統單據。

不需要手動記錄盤點數據信息，系統支持現場操作記錄。

盤點精度達到庫位級別、托盤級，盤點更容易實施與進行；支持盤點與進出倉業務同時進行。

盤點差異數據自動匯總，盤點速度加快。

3．2 理貨

使用RFID移動工作平臺進行理貨，可達到如下指標：

庫存存放，可聯網查詢，不再依賴員工。

自動識別庫位與托盤，同時顯示精確的庫存數據，理貨員僅需比對顯示的庫存數據與實物是否一致，并作出判斷即可完成1次理貨提交。

實現系統級理貨人、理貨時間、理貨狀況記錄，方便管理層監督與考察真實的倉庫管理進展?fàn)顩r。

可定制開發專用流程，更具備企業特色。

在不改變WMS系統本身的情況下，可定制開發實際需要的盤點、理貨等業務處理軟件，方便各個倉庫根據自身的特色，來實現不同的管理目標。

不放目標貨位的情況，造成庫存不準確，可能導至出貨錯誤的重大損失！

當貨物存放貨物并不是由系統指定，而是由叉車車決定貨物的存儲貨位時，通過RFID叉車可以將實時存儲信息提交到主機系統，相對傳統方案的手工記錄而后錄入電腦的方案，庫存的實時性和準確性有很大的提高，效率也得到很大提升。

傳統倉庫的盤點，需要近距離每箱貨物來進行掃描。利用RFID技術，將大大的簡化上述程序。盤點的結果可以通過無線網絡傳送到系統進行記錄，免去了手工錄入的工作。

4 系統實施步驟

RFID智能倉庫倉庫系統是一套集成業務處理系統，其實施步驟如下：

1 托盤標準化

采用依時利提供的托盤電子標簽，為每個托盤安裝電子身份標識。

2 庫位識別與標識

采用依時利通的地表庫位標簽，為每個庫位安裝電子身份標識。

庫位識別需要客戶提供倉庫的庫位分布圖

3 貨架標識

貨架作為倉儲庫存空間的另外一種存在方式，其本身已經劃分清晰，采用依時利提供的貨架電子標簽，為貨架貨架存放位置標識。

4 建立WIFI網絡覆蓋

采購WIFI設備，建立可覆蓋倉庫活動范圍的無線通訊環境，保證各個移動設備的通信。

5 改裝RFID叉車、RFID手推叉車

硬件改裝工作，完成后，手推叉車、電動叉車、柴油叉車都將配備一套系統，幫助用戶完成各種數據處理。

6 軟件系統安裝或者對接

根據用戶需求，提供整套的軟件系統或者與現有WMS系統數據對接。

7 系統聯合調試

軟件、硬件的試運行階段，保證完成預期的托盤級管理目標。

8 驗收維護

通過系統聯合調試后，將申請驗收進入維護階段。
