摘 要

        本系統的主要功能是洗車房信息的管理及對各種信息的查詢，增加，修改，更新。本系統的數據庫是用SQL server 2008軟件進行創建與設計，分別包括車輛信息，車位信息，工資信息和密碼表四個表。通過系統ODBC數據源管理工具把已創建的數據源與系統數據庫相連。利用VB軟件對系統的窗口進行設計，包括歡迎界面、登陸界面、主菜單界面、瀏覽窗體和查詢窗體等，可以通過這些窗體進行登陸操作，對輸入的用戶信息進行驗證，以及最重要的操作是對數據庫中信息進行瀏覽與查詢。并可以對數據進行添加與刪除，做到及時更新。

        第1章 系統功能概述

        1.1 系統功能

        (1)(洗車記錄的管理與查詢

        (2)(車位信息的管理與查詢

        (3)(工資信息的管理與查詢

        (4)(工作信息修改

        1.2 系統結構總圖

        洗車房管理系統通過運用VB軟件建立，窗口化設計，對洗車房各項工作的查詢，管理，更新。記錄日常工作信息，合理分配工資，及時查詢工作記錄等

        第2章 數據庫設計

        2.1 需求分析

        洗車房的業務很簡單。來了一輛車，記錄其車型、車牌號、洗車時間、價格，在那個車位洗車。每個車位包含若干洗車員，一輛車由多個洗車員同時清洗。洗車數量、車型與洗車員的工資掛鉤，所以必須準確計算每個洗車員洗車的次數和車型。必須提供復雜的查詢功能，

        2.2 E-R模型

        2.3 關系模型

        一個實體型轉換為一個關系模式。實體的屬性就是關系的屬性，實體的碼就是關系的碼。根據E-R圖向關系模型轉換的原則，把E-R圖轉換為關系模型。關系的碼用下橫線標出。

        (1)車輛信息(車牌號、車型信息、洗車時間、洗車價格、車位)

        (2)車位信息(車位、洗車員1、洗車員2、洗車員3)

        (3)工資信息(洗車員號碼，工資，總車輛數，大車數量，中車數量，小車數量)

        (4)密碼表(賬號、密碼)

        2.4 表結構設計

        本系統需在SQL Server中建立四個表，分別為車輛信息，車位信息，工資信息和密碼表。

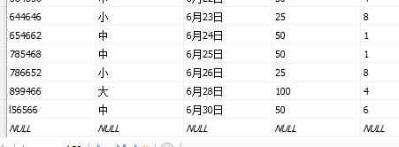

        (1)洗車記錄表的建立與基本數據:

        “洗車記錄表”如圖2.5，SQL 語句如下:

        create table 洗車記錄

        (車牌號 char(10) PRIMARY KEY,

        車型 char(10) not null,

        洗車時間 char(10) not null,

        價格 char(10)not null,

        車位 smallint not null,) ;

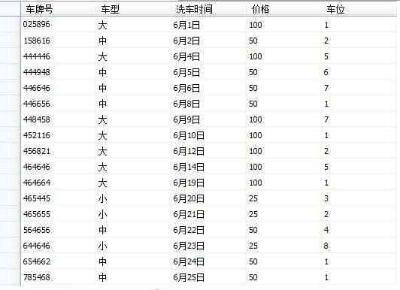

        圖2.5洗車記錄表

        (2)車位信息表的建立與基本數據:

        “車位信息表”如圖2.6，SQL 語句如下:

        create table 車位信息

        (車位 smallint primary key, 洗車員1 char(10),

        洗車員2 char(10),

        洗車員3 char(10),

        );

        圖2.6車位信息表

        (3)工資信息表的建立與基本數據:

        “工資信息表”如2.7，SQL 語句如下:

        create table 工資信息

        (洗車員char(10) primary key, 工資 char(10),

        數量 char(10),

        大 char(10),

        中 char(10),

        小 char(10),

        );

        圖2.7工資信息表

        (4)系統信息表的建立與基本數據:

        “密碼表”如圖2.8，SQL語句如下:

        Create table 密碼表

        (賬號 varchar(10)，

        密碼 varchar(10));

        圖2.8密碼表

        第3章 系統各功能模塊的詳細設計

        3.1各窗體的設計

        本洗車房管理系統共包括11個窗體，分別為歡迎界面，登錄，注冊新用戶，車型信息查詢，車位信息查詢，工資信息查詢，車型信息修改，查詢車牌號，MDI窗體。其中主窗體為MDI窗體。

        下面介紹各個窗體的設計語句及實現功能。

        3.2 封面

        封面，如圖3.1，標題為“洗車房管理系統”，為此標題添加一個Timer，編輯代碼使其可以定時變色。點擊“點擊進入系統”就可以關閉本窗體并打開登錄窗體。 封面代碼如下:

        Private Sub Picture1_Click()

        Form2.Show

        Unload Me

        End Sub

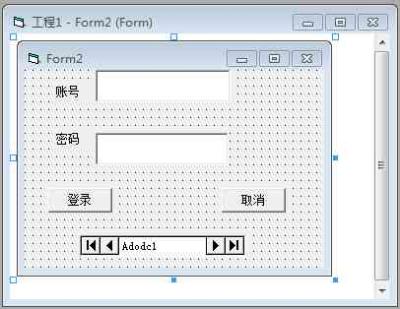

        3.3登錄窗體

        單擊封面，進入登錄窗口，如圖3.2，若正確則打開下面的主窗體，如圖3.3。登錄代碼

        如下:

        Dim miCount As Integer

        Private Sub CmdCancel_Click() Unload Me

        Private Sub CmdLand_Click() Static miCount As Integer Dim sqlstr As String

        sqlstr = "Select * from 密碼表 Where 賬號='" & Text1 & "'"

        Adodc1.RecordSource = sqlstr Adodc1.Refresh

        If Adodc1.Recordset.BOF Then

        MsgBox "賬號錯誤,請重新輸入 ", vbExclamation, "警告"

        Text1.Text = "": Text1.SetFocus Else

        If Adodc1.Recordset.Fields("密碼") = Text2.Text Then

        MDIForm1.Show

        Unload Me

        Else

        MsgBox "密碼錯誤，請重新輸入 ", vbExclamation, "警告"

        Text2.Text = "": Text2.SetFocus

        End If

        End If

        miCount = miCount + 1

        If miCount = 3 Then Unload Me End Sub

        圖3.2登錄圖

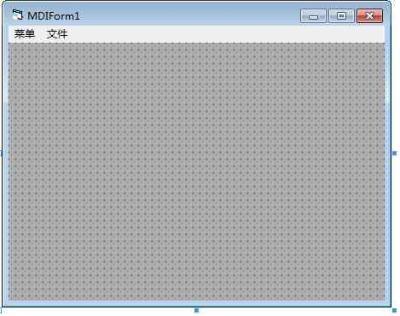

        3.4 主菜單

        設計為MDI窗體如圖3.3，含有主菜單:[菜單](包括洗車記錄)、[文件](包括洗車員工作記錄)。

        [代碼如下:

        Private Sub xichejilu_Click() Form4.Show

        End Sub

        Private Sub shouru_Click() Form6.Show

        End Sub

        Private Sub xicheyuan_Click() Form7.Show

        End Sub

        Private Sub zuijia_Click() Form9.Show

        End Sub

        圖3.3主菜單圖

        3.5洗車記錄窗體

        洗車記錄窗體用于查詢洗車記錄及其基本信息。單擊“錄入”按鈕，允許添加新的記錄，當單擊確定時，同時添加新記錄，單擊“刪除”按鈕，刪除已經添加的信息 。同時包含工資信息，修改工作信息，車位表，查詢車型信息。登記代碼如下: Private Sub CmdAdd_Click() Adodc1.Recordset.AddNew CmdAdd.Enabled = False

        CmdDel.Enabled = False

        CMDOK.Enabled = True

        CMDESC.Enabled = True

        Text1.Locked = False

        Text2.Locked = False

        Text3.Locked = False

        Text4.Locked = False

        Text5.Locked = False

        End Sub

        Private Sub CmdDel_Click() x = MsgBox("確實要?jiǎng)h除當前記錄嗎,", vbYesNo + vbQuestion, "確認")

        If x = vbYes Then

        Adodc1.Recordset.Delete

        Adodc1.Recordset.MoveNext

        If Adodc1.Recordset.EOF Then

        Adodc1.Recordset.MoveLast

        End If

        Else

        Adodc1.Refresh

        End If

        End Sub

        Private Sub CmdFirst_Click() Adodc1.Recordset.MoveFirst ' 記錄指針移到首記錄(顯示首記錄) CmdFirst.Enabled = False ' 讓[首記錄](méi)按鈕無效 CmdPre.Enabled = False ' 讓[前移]按鈕無效 CmdNext.Enabled = True ' 讓[后移]按鈕有效 CmdLast.Enabled = True ' 讓[末記錄](méi)按鈕有效

        End Sub

        Private Sub CmdLast_Click() Adodc1.Recordset.MoveLast ' 移到末記錄

        CmdFirst.Enabled = True

        CmdPre.Enabled = True

        CmdNext.Enabled = False

        CmdLast.Enabled = False

        End Sub

        Private Sub CmdNext_Click() Adodc1.Recordset.MoveNext '記錄指針移到下一條記錄 CmdFirst.Enabled = True CmdPre.Enabled = True

        If Adodc1.Recordset.EOF Then ' 如果記錄指針移到了末記錄之后

        Adodc1.Recordset.MoveLast '則記錄指針移到末記錄上

        CmdNext.Enabled = False

        CmdLast.Enabled = False

        End If

        End Sub

        Private Sub CmdPre_Click() Adodc1.Recordset.MovePrevious '記錄指針移到前一條記錄 CmdNext.Enabled = True CmdLast.Enabled = True If Adodc1.Recordset.BOF Then ' 如果記錄指針移到首記錄之前,

        Adodc1.Recordset.MoveFirst '則記錄指針移到首記錄上

        CmdFirst.Enabled = False

        CmdPre.Enabled = False End If

        End Sub

        Private Sub Command2_Click() Adodc1.Refresh

        CmdAdd.Enabled = True

        CmdDel.Enabled = True

        CMDOK.Enabled = False

        CMDESC.Enabled = False End Sub

        Private Sub Command5_Click() Adodc1.Recordset.Update CmdAdd.Enabled = True

        CmdDel.Enabled = True

        CMDOK.Enabled = False

        CMDESC.Enabled = False

        End Sub

        Private Sub Command7_Click() Form14.Show

        End Sub

        Private Sub Command6_Click() Form10.Show

        End Sub

        Private Sub Command8_Click() Form12.Show

        End Sub

        Private Sub Command9_Click() Form13.Show

        End Sub

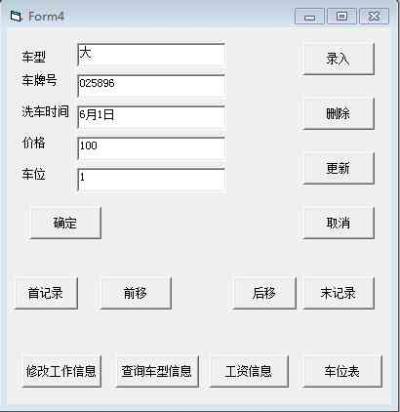

        “洗車記錄”界面用于進行對“洗車記錄”瀏覽，添加，以及對其他信息的查詢修改，如圖3.4

        圖3.4洗車記錄瀏覽圖

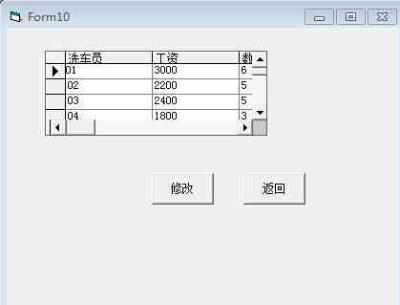

        “修改工作信息”界面用于修改“工作信息”表內容，以便對洗車員工作記錄進行及時更新，如圖3.5

        圖3.5修改工作信息

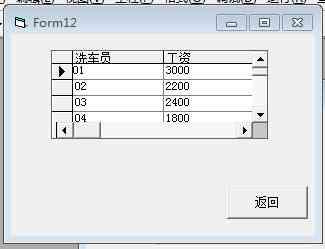

        “工資信息”界面用于顯示工資信息表的內容，以便查詢洗車員工資信息，如圖3.6

        圖3.6工資信息圖

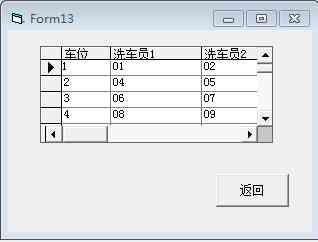

        “車位表”界面用于顯示車位信息，如圖3.7

        圖3.7車位表圖

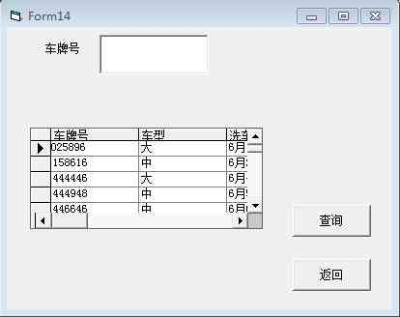

        點擊“查詢車型信息”進入“車型查詢界面”通過輸入車牌號并點擊“查詢”查詢車型信息，如圖3.8,代碼如下:

        Dim str As String

        str = " Select * From 洗車記錄"

        str = str & "WHERE Vnumber Like '" & Text1 & "%'"

        Adodc1.RecordSource = str Adodc1.Refresh

        End Sub

        圖3.8車牌號查詢界面

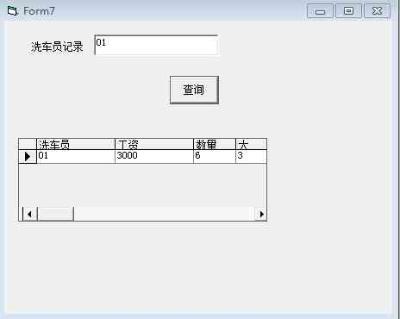

        “洗車員工作記錄”用于查詢每位洗車員工作記錄，如圖3.9:

        圖3.9洗車員工作記錄查詢表

        總結

        通過這次數據庫課程設計，我學會了如何利用Microsoft SQL Server2008軟件建立相關信息的數據庫，并通過Microsoft Visual Basic 6.0實現對相關信息的查詢，將所學知識都運用到實踐中去，增加了我對數據庫的興趣，讓我能更清楚地了解到數據庫在現實生活中為我們帶來的極大便利，方便我們將所需要的信息進行規劃和管理，將信息集中管理也為我們查詢我們所需要的信息帶來了簡易的途經。

        最后，感謝數據庫課程設計老師對我們耐心的教導和幫助，為我們解決了許多在課堂上沒弄懂的問題，讓我們對數據庫有了更進一步的認識和了解。今后我會更加努力學習數據庫的相關知識，相信能為我以后帶來很大的幫助。
