1 簡介

1.1．課程設計目的及要求

數據庫課程設計是為數據庫原理及應用課程而獨立開設的實踐性課程。數據庫課程設計對于鞏固數據庫知識，加強學生的實際動手能力和提高學生綜合素質十分必要。本課程分為系統分析與數據庫設計、應用程序設計和系統集成調試三個階段進行。

數據庫課程設計的主要目標是：

a.加深對數據庫系統、程序設計語言的理論知識的理解和應用水平。

b.通過設計實際的數據庫系統應用課題，進一步熟悉數據庫管理系統的操作技術，提高動手能力，提高分析問題和解決問題的能力。

1.2．課程設計的主要內容

運用數據庫基本理論與應用知識，在微機RDBMS(SQL Server)的環境上建立一個數據庫應用系統。要求把現實世界的事物及事物之間的復雜關系抽象為信息世界的實體及實體之間聯系的信息模型，再轉換為機器世界的數據模型和數據文件，并對數據文件實施檢索、更新和控制等操作。

背景資料：

1） 有一個存放商品的倉庫，每天都有商品出庫和入庫。

2） 每種商品都有名稱、生產廠家、型號、規格等。

3） 出入庫是必須填寫出入庫單據，單據包括商品名稱、生產廠家、型號、規格、數量、日期、時間、入庫單位（或出庫單位）名稱、送貨（或提貨）人姓名。

設計要求：

1） 進行需求分析，編寫數據字典。

2） 設計E-R圖。

3） 設計出入庫單據的錄入。

4） 實現按商品名稱、出入庫日期的查詢。

5） 實現分別安日、月和年對出入庫商品數量的統計。

1.3．開發工具

JBuilder 是目前最好的Java開發工具之一，在協同管理、對J2EE和XML的支持等方面都非常的優秀，它的這些特性是其他同類產品無法比擬的。同時它在Applet和EJB開發方面也具有獨特的優勢，使得它在J2EE工程開發界具有獨特的優勢，成為目前最流行的Java開發工具之一。一般來講Jbuilder提供了企業數據庫的動態鏈接，可以開發出基于網絡的動態分布計算數據庫管理系統。在現在的企業信息管理系統的實現中通常是結合Jbuilder和Weblogic_server來共同實現數據庫開發系統。Jbuilder的主要特性包括四個方面：

（1）Tomcat組件的集成：Tomcat組件是業界公認的優秀的網絡開發軟件，Jbuilder和它集成，大大方便了Java在網絡和數據庫分布計算方面的應用，使得Java的Web開發更容易。

（2）企業信息化應用的開發功能：可以據此集成多種應用服務器，大大方便了Java在企業信息化方面的應用。提高了企業信息化的水平，促進了Java在工程界的廣泛應用。

（3）非常簡單的程序發布功能：只需簡單的步驟便可將自己的程序打包進行發布，大大方便了用戶使用和發布自己的程序。

（4）由于在現在的軟件開發中團隊合作是最重要的，Jbuilder就提供了團隊開發能力，可以集成多種版本控制產品，方便了不同層次的用戶使用。

Jbuilder是按照SUN公司提供J2EE標準來構筑的，它是一個遵循J2EE標準的可視化集成開發環境，目前在業界具有廣泛的用戶，成為一個處于市場領先地位的跨平臺環境，主要用于構建一些具有行業實力的企業Java小程序，如為企業信息化而產生的客戶前臺瀏覽界面，為特定的用戶開發一些專業的程序包和特定的類庫。

JBuilder繼承了Borland公司開發工具系列的優秀特性，繼承了許多Delphi和C++ Builder產品的優秀特性，這使得用過這兩種產品的用戶很容易的就可以過渡到JBuilder的開發環境當中，熟練的開發出高質量的Java程序。在JBuilder這個開發環境中實際上包含了用戶在Java集成開發環境中所需要的一切東西。包括對常用的面向?qū)ο笳Z言UML建模工具的支持。我們可以在這個環境下對系統進行建模，進行系統調試，對系統進行打包發布。

SQL Server 在管理企業信息方面最靈活和最經濟高效。在盡可能提高服務質量的同時削減了管理成本。除極大地提高質量和性能以外，SQL Server作為微軟公司的數據庫產品，能夠和絕大多數建立在Windows XP平臺上的軟件兼容，具有很強的兼容性，并且SQL Server本身功能也十分強大，其中還有SQL查詢分析器、SQL Server 服務管理器、企業管理器等功能強大的工具，所以我選擇SQL Server作為我們的的后臺數據庫。

2算法說明

2.1．需求分析數據字典

1.對圖中"采購",在數據字典中可對其作如下描述:

處理過程:確定訂單

說明:采購員以購買計劃為準,確定價格,數量,總金額,供應商,在采購過程中生成訂單及訂單.

輸入:計劃單編號

輸出:訂單

預訂單

程序提要:  A在購買計劃表中查找是否在價格范圍之內

B在價格范圍之內,則單價乘以數量是否在總金額范圍之內

C若A,B都滿足,則添加一條記錄

D處理完后,形成訂單和預訂單

2.對圖中"檢驗",在數據字典中可對其作如下描述:

處理過程:核對物品信息后生成入庫單

說明:送貨員將物品送到后,管理員以預訂單為準核對物品信息,確定無誤后,登記入庫單.

輸入:預訂單編號

輸出:入庫單

程序提要: A在預訂單中查找物品(例如:M)信息進行核對

B如若無誤,則在入庫單中添加一條物品(M)記錄

C核對完后,形成入庫單

3.對圖中"入庫",在數據字典中可對其作如下描述:

處理過程:入庫后修改(增加)現有庫存表

說明:入庫后增加現有庫存表

輸入:入庫單編號

輸出:現有庫存表

程序提要: A在入庫單中查找到每一種物品的數量,在現有庫存表中相應增加

B處理完后,形成現有庫存表

4.對圖中"出庫",在數據字典中可對其作如下描述:

處理過程:出庫后登記入庫單并修改(減少)現有庫存表

說明:提貨員提交出庫申請,由管理員批準后,登記出庫單并修改(減少)現有庫存表

輸入:出庫申請編號

輸出:出庫單

現有庫存表

程序提要:A在出庫申請單中查找物品(例如:M)信息進行核對,出庫數量是否超過庫存或出庫后數量小于最小庫存

B如若無誤,則在出庫單中添加一條物品(M)記錄

C核對完后,形成出庫單

D在出庫單中查找到每一種物品的數量,在現有庫存表中相應加減少

E處理完后,形成現有庫存表

5.對圖中"對比",在數據字典中可對其作如下描述:

處理過程:核對歸還物品信息后生成還庫單

說明:將物品歸還時,管理員以出庫單為準核對物品信息,確定無誤后,登記還庫單,如若有誤,登記懲罰表.

輸入:出庫單編號

輸出:還庫單

懲罰表

程序提要: A管理員在出庫單中查找物品(例如:M)信息進行核對

B如若無誤,則在還庫單中添加一條物品(M)記

C核對完后,形成入庫單

D如若有誤,則登記懲罰表

E處理完后,形成懲罰表

6.對圖中"歸還入庫",在數據字典中可對其作如下描述:

處理過程:還庫后修改(增加)現有庫存表

說明:還庫后增加現有庫存表

輸入:還庫單編號

輸出:現有庫存表

程序提要: A在還庫單中查找到每一種物品的數量,在現有庫存表中相應增加

B處理完后,形成現有庫存表

2.2．概念模型設計

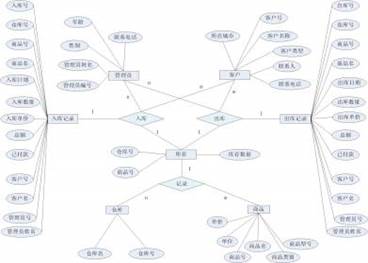

圖2-1 E-R圖

2.3．?dāng)?shù)據庫設計

圖2-2關系圖表：

1）．表2-1商品表

create table SHANGPIN

(Sno char(5) primary key,

Sname char(20) unique,

Sleibie char(10),              --食物，衣物，生活用品，家用電器等等

Sxinghao char(8) unique,

Sdanwei char(2) not null,                --件，個等等

Sprice int

);

2）．表2-2倉庫表

create table CANGKU

(Cno char(5) primary key,

Cname char(20)

);

3）．表2-3庫存表

create table STORE

(Sno char(5),

Cno char(5),

NUM int,

primary key(Sno,Cno),

foreign key(Sno)references SHANGPIN(Sno),
